HSM 805F Kombi court/long

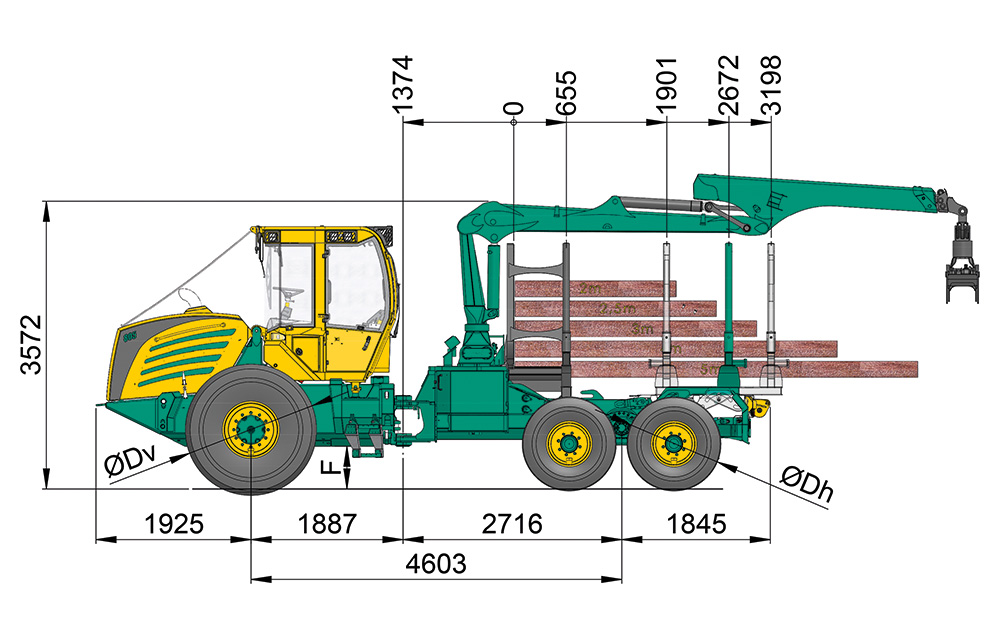

805 Kombi kurz

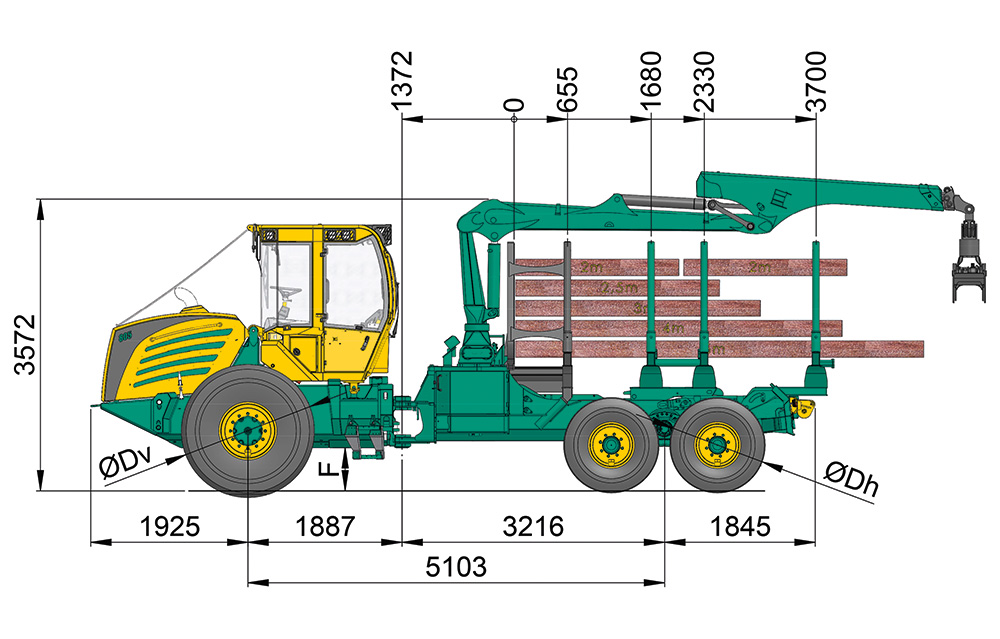

805F Kombi lang

Données techniques gamme de modèles 805

Moteur (4 cyl.) :

  • VOLVO PENTA
    TAD581VE EU Stage V
    Puissance moteur : 129 kW (175 PS) à partir de 1700 tr/min
    Couple : 800 Nm de 1100 - 1500 tr/min
    Couple max. : 816 Nm à 1380 tr/min
    Cylindrée : 5,13 litres

    En option :

  • VOLVO PENTA
    TAD583VE EU Stage V
    Puissance moteur : 175 kW (238 PS) à partir de 1750 tr/min
    Couple : 947 Nm de 1200 - 1750 tr/min
    Couple max. : 969 Nm à 1380 tr/min
    Cylindrée : 5,13 litres

Transmission :
  • HSM TwinPowerDrive
Pont :
  • Avec réducteurs à planétaires
  • Blocages de différentiels 100% à commande séparée,
    avant et arrière
Frein :
  • Frein à 2 circuits, frein multidisque à bain d‘huile
  • Frein de stationnement à ressort
Direction :
  • Direction par châssis articulé avec 2 vérins
  • Angle de braquage 45°
Réservoir diesel :
  • Diesel: 235 l
  • AdBlue: 25 l
  • Huile hydraulique : 100 l
Hydraulique :
  • Load Sensing
  • Capacité : Débit : 232 l/min bei 1600 tr/min
    Pression :jusqu‘à 350 bar
  • Huile hydraulique : Huile hydraulique Panolin HLP SYNTH
    saturée en ester, avec Microfiltration
    Kleenoil ; WGK 1
Cabine :
  • HSM Cabine Panorama-Confort
  • Cabine aux directives de sécurité ROPS, FOPS, OPS
  • Confortable siège tournant avec suspension pneumatique
  • Chauffage et climatisation
Électrique / Instrumentation :
  • HSM Ecommand écran couleur
  • 5 programmes de conduite + 1 programme réglé en usine
  • Fonction diagnostic et relevé de codes erreurs
  • Paramétrage optimisé par affichage couleur graphique
  • Alternateur 110 A (28 V)
  • 2 batteries sèches sans entretien de 55 Ah chacune
Équipements de série :
  • 12 Phares de travail LED, transformateur de tension 24 V - 12 V,  radio avec lecteur de CD, extincteur, trousse de premier secours, triangle de signalisation, kit outillage
  • Oscillation centrale avec 2 vérins hydrauliques
Équipements en option :
  • Lame avant inclinable, attelage de remorque, ligne hydraulique supplémentaire, radiocommande pour treuil standard ou intégrale, chauffage auxiliaire, rideaux pare soleil, amortisseur latéral de siège.
  • Autres équipements sur demande

Détails techniques 805F Kombi court/long

Treuils :
  • Série :
    Double treuil Adler HY 16-SG (2 x 80 kN)
    Capacité de câble maxi : 14 mm, 100 m

  • En option :
    Double treuil Adler HY 20-SG (2 x 100 kN)
    Capacité de câble maxi : 14 mm, 100 m
Poids :

  • de 14.600 kg / 14.800 kg

Charge utile :

  • 9 t

Grue de débardage :
  • Grue Epsilon M70 F80 (série)
  • Pour d‘autres grues, voir le prospectus des grues
Pneumatiques :
Série : Dimension : Largeur totale : H : F :
à l‘avant : 23,1 x 26 2550 mm 3540 530
à l‘arrière : 710/40x22,5
En option : 28L-26 2600 mm
  620/75-26 2400 mm
  600/65-34 2360 mm
  710/55-34 2620 mm
  67x34-25 3000 mm

En cas d‘utilisation de tracks, la largeur minimale change (+100).
Autres pneus sur demande.

Équipements de série :
  • Grille de panier et premier rancher démontable
  • dernier rancher amovible et déplaçable sur
    (court) 1,9 m, 2,7 m et 3,2 m
    (long) 2,4 m, 3,1 m et 3,7 m
  • Châssis porte-poulie relevable hydrauliquement
  • Caméra de recul avec écran couleur
  • Phare de recul à LED
Équipements en option :
  • Lame avant
  • Bêche arrière
  • Pince à grumes avec plaque attache-rapide
  • Rancher tournant
  • Kombi long : Double rancher central comme 2ème et 3ème rancher sur plaque attache-rapide
  • Autres équipements sur demande

Listes de grues HSM

Liste de grue HSM / EPSILON

X = Disponible contre supplément, O = Équipement en série, # = Non livrable

EPSILON

Type de grue Couple de
levage		 Portée Type de
grapin		 805F / Kombi
M70 F80 102/68 kNm 8,0 m FG43S O
M70 F86 102/68 kNm 8,6 m FG43S X
M70 F101 102/65 kNm 10,1 m FG43S X
M80 F80 114/79 kNm 8,0 m FG43S X
M80 F86 114/79 kNm 8,6 m FG43S X
M80 F101 114/75 kNm 10,1 m FG43S X
S100 F80 128/91 kNm 8,0 m FG43S X
S100 F86 128/90 kNm 8,6 m FG43S X
S100 F101 128/86 kNm 10,1 m FG43S #
S110 F80 143/104 kNm 8,0 m FG43S #
S110 F86 143/104 kNm 8,6 m FG43S #
S110 F101 143/100 kNm 10,1 m FG43S #
X120 F80 159/111 kNm 8,0 m FG43S #
X120 F86 159/110 kNm 8,6 m FG43S #
X120 F102 159/107 kNm 10,2 m FG43S #
X140 F80 173/123 kNm 8,0 m FG43S #
X140 F86 173/122 kNm 8,6 m FG43S #
X140 F102 173/119 kNm 10,2 m FG43S #

Fûts de grue bas (hauteur 1730 mm)

Liste de grue HSM / Mesera

X = Disponible contre supplément, O = Équipement en série, # = Non livrable

Mesera

Type de grue Couple de
levage		 Portée Type de
grapin		 805F / Kombi
F71 F72 99/75 kNm 7,2 m FG43S X
F71 FT85 99/70 kNm 8,5 m FG43S X
F71 FT100 99/66 kNm 10,0 m FG43S X
F71 FT100i 99/66 kNm 10,0 m FG43S X
F83 F72 106/82 kNm 7,2 m FG43S X
F83 FT85 106/76 kNm 8,5 m FG43S X
F83 FT100i 106/73 kNm 10,0 m FG43S X
M 92 F80i 130/84 kNm 8,0 m FG43S X
M 92 FT86i 130/84 kNm 8,6 m FG43S #
M 92 FT100i 130/84 kNm 10,0 m FG43S #
F111 F72 151/111 kNm 7,2 m FG43S #
F111 F85 151/100 kNm 8,5 m FG43S #
F111 FT85 151/100 kNm 8,5 m FG43S #
F111 FT91 151/98 kNm 9,1 m FG43S #
F111 FT100 151/101 kNm 10,0 m FG43S #
M122 F85i 155/110 kNm 8,5 m FG43S #
M122 F96i 155/ - kNm 9,6 m FG43S #
M122 FT100i 155/ - kNm 10,0 m FG43S #
M142 F85i 178/132 kNm 8,5 m FG43S #
M142 F96i 178/124 kNm 9,6 m FG43S #
M142 FT100i 178/ - kNm 10,0 m FG43S #

L‘arrière aux options multiples

L‘arrière aux options multiples

Dernier rancher variable en position « courte »

Dernier rancher variable en position « moyenne »

Dernier rancher variable en position « longue »

Rancher double à changement rapide pour bois de 2 x 2 m ou 2 x 2,5 m (n'existe pas pour la version courte de 805F)

Poulies réglables en hauteur jusqu'à 2 m

Débardage par câble possible sans modification du rancher

Débardage de grumes avec pince à grumes à changement rapide

Débardage par câble possible sans modification de la pince à grumes
